什么是焊接網(wǎng)隔離柵防腐措施？

  為延長圍界的使用壽命，圍界所有的外露金屬部件都應(yīng)作防腐處理，包括連接螺栓，建設(shè)標(biāo)準(zhǔn)要求金屬圍界防腐年限不低于5年，盡管沒有限定應(yīng)采用的方法，但對于選擇適用的圍界來說了解掌握各種防腐方法的特點是十分必要的，機(jī)場鋼絲網(wǎng)圍界的防腐措施有兩大類，即在金屬表面覆蓋金屬或非金屬材料，利用外鍍金屬的活性延緩。

  焊接網(wǎng)隔離柵內(nèi)部金屬材料氧化或用非金屬使空氣水與內(nèi)部金屬隔離以避免氧化反應(yīng)，主要方法有涂刷油漆，鍍鋅、靜電噴塑、浸塑等幾種，對于鋼板網(wǎng)采用的鍍鋅的方法，鋼筋網(wǎng)則采用噴塑、浸塑或鍍鋅加浸塑的手段防腐。


一、焊接網(wǎng)隔離柵鍍鋅：

  鍍鋅的工藝方法有電鍍、熱鍍、粉鍍等，目前多采用熱浸鍍鋅，熱鍍的壽命相對電鍍長一些，粉鍍則適用于螺栓、連接件等表面不規(guī)則的物體，鍍鋅防腐法在干燥氣候條件下使用效果好，受酸堿鹽的腐蝕能力較差，在潮濕多雨、沿海等地區(qū)壽命短，鍍鋅的優(yōu)點是鍍鋅層與金屬基體結(jié)合牢固，鍍層耐磨抗沖擊，在《隔離柵技術(shù)條件》(JT/T374-1998)中,鋼板網(wǎng)的鍍鋅附著量要求如下:當(dāng)板厚為4.0mm時,鍍鋅質(zhì)量平均值為135g/m和270g/m(重工業(yè)，都市，沿海等耐腐蝕較嚴(yán)重地區(qū)取高值)立柱、斜撐的鍍鋅層質(zhì)量較底不低于450g/m，鍍鋅層一般可維持35年。


二、焊接網(wǎng)隔離柵噴塑：

  噴塑是利用靜電發(fā)生器使金屬表面與塑料粒子之間形成靜電場，將塑料粉末吸附在金屬表面，經(jīng)塑化后形成保護(hù)膜，噴塑采用熱固性材料，如環(huán)氧樹脂、酚醛樹脂等，涂層薄（厚度0.07-0.2mm），末經(jīng)改性處理的涂層固化后一般較脆弱，受碰撞易易脫裂成片狀剝落，室外的耐候性能稍差，壽命1-3年。

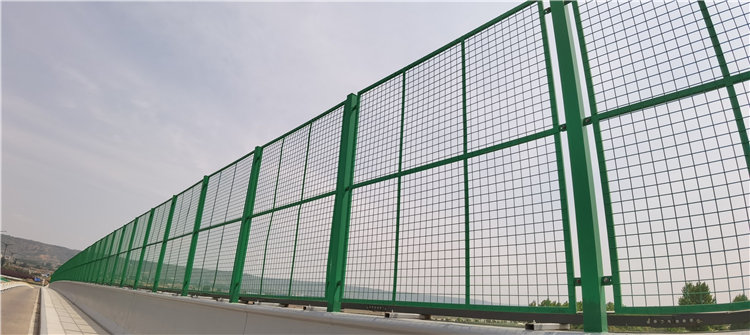

三、焊接網(wǎng)隔離柵浸塑：

  浸塑是將金屬構(gòu)件預(yù)熱后浸入流化狀態(tài)的塑料粉末中，以金屬構(gòu)件自身的熱量使粉末均勻沾附于構(gòu)件表面，再進(jìn)一步加熱使粉末充分熔融流平，冷卻后金屬表面即形成平滑的塑層，塑層厚度0.4-0.8mm，浸塑防腐比較適用潮濕、多雨的氣候，質(zhì)量好的浸塑產(chǎn)品使用壽命可達(dá)10年。

四、焊接網(wǎng)隔離柵鍍鋅與浸塑(噴)塑雙涂層防腐：

  金屬構(gòu)件或鋼筋網(wǎng)片先經(jīng)熱浸鍍鋅，鍍層厚度約0.015mm左右，再經(jīng)噴塑或浸塑處理，采用這種方法，理論上防腐效果好于單一鍍層防腐，但防腐年限也并非成倍增加，而取決于加工工藝，各鍍層厚度以及各鍍層與金屬間緊密結(jié)合的程度等，金屬圍界防腐處理方法，無論采用以上哪一種，都要求鍍防腐層之前，將金屬構(gòu)件經(jīng)過酸洗或特殊工藝處理，除去金屬表面的浮銹，以使鍍層與金屬構(gòu)件牢固地結(jié)合在一起。
